真空吸污車車是我廠設計的產品，特別適宜于下水道污泥抽吸，清撈，裝卸，本車以東風系列汽車底盤改裝，具有下列優點：
1、有足夠的吸污真空度，
2、對真空泵設置二級保護，防止污染浸入泵體，
3、真空泵驅動采用手動操作，離合方便；
4、液壓油泵與真空泵同步動作，工作可靠
5、采取油壓翻罐和全面卸泥
6、外形美觀，操作簡便，性能良好
外形美觀，操作簡便，性能良好
為了盡量充分地滿足用戶的各種不同使用要求，吸污車的結構在繼續地改進和完善，因此有可能出現說明的介紹與實際結構不同情況，請予理解，不另行通知。
一、概述：
該車在高度真空狀態下進行吸泥，污水吸入作業，特別要注意其操作。
該車是由汽車底盤，取力器，傳動軸，真空吸污泵，壓力罐體，液壓部分，管網系統，真家壓力表，視糞窗，洗手裝置等組成，隨車配置大功率真空吸污泵和優質液壓系統，
罐體封頭一次壓制成型，罐體可后開，雙頂自卸，具有真空度高，噸位大，效優選法高，用途更廣泛的特點，可廣泛適用于收集城市雨水井，檢查井及各種溝渠內的污泥，
污水或石油化工污水池淤積物的抽吸，裝運和排卸，罐內污物可通過后蓋直接傾倒，應用于大，中，小城鎮環衛，市政，農業，化工，廠礦企業，物業小區等部門。

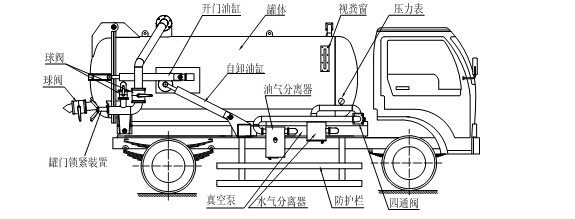

二、吸污車結構簡圖

三、吸污車操作方法：
1、吸放操作方法：
（1）吸放操作前準備
A、關好后門；B、觀察真空泵油氣分離器潤滑油是否正確
（2）操作順序
A、踩下離合器踏板，推動取力箱操縱桿，使吸污車真空泵運轉，然后緩慢松開離合器踏板；
B、打開報警器開關（在駕駛室內）；
C、將手油門手柄拉至最大位置，觀察轉速表，使其至500-600轉/分（出廠時已調好）；
D、將四通閥轉換手柄桿置于吸入位置，并檢查氣管排出空氣是否正確，真空泵運轉有無異音，真空表是否正常等；
E、從車上卸下吸污膠管，放入沉泥井，并使吸污膠管成直線或自由彎曲狀態，應充分考慮停車位置。
（3）作業注意事項
A、大于50mm的石頭，棉紗，樹葉等雜質會堵塞吸管，故不要吸入并應經常清除；
B、觀察真空表讀數至65-80千帕斯卡時，完全扳開吸污球閥，半開狀態容易損環閥心
C、吸入污泥進度，應經常移動吸管，當吸入高粘度污泥時，偶爾吸入空氣和水，可提高效率。
2、污水排出方法：
泥水分離后，打開排水球閥，將污水排出后重復吸泥，亦可加壓快速排水，其操作方法如下：
（1）將四通閥轉換桿置于“空檔”位置，然后將排水球閥置于“開”位置，則可靠重力排出污水；
（2）將四通閥轉換置于排出位置，真空泵繼續工作，側罐內流入壓縮空氣污水會快速排出；
（3）壓力排水時，應先打開排出球閥，才能扳動四通閥置于排出位置，免使罐內壓力過高，發生事故及影響罐門密封。
3、污泥排出方法：
（1）踩下離合器，拔動氣動換向閥至“開”位置（解放）或推動取力箱操縱桿（東風）使油泵運轉。
（2）打開罐門球閥，排出部分污水，并降低罐內壓力使之與大氣相通；
（3）松開罐門鎖緊裝置，擰松手把并完全拔掉螺桿；
（4）將手動換向閥的罐門開開閉桿置于“開”開啟前應先確認罐內壓力等于大氣壓，若在負壓狀態下打開罐門，則會損壞罐門密封圈和油缸，
（5）將手動換向閥的翻罐閥桿置于“開啟”位置（見操作指示牌）

(6）排出污泥后的復原操作，將后門油罐操作桿置于“鎖緊”位置，安全下降后檢查下述內容。
A、檢查罐門法蘭和密封圈是否附有泥土，并用毛刷刷洗干凈；
B、將罐門開閉桿置于“閉”，并安全關閉門扇；
C、將夾緊裝置螺桿，插入罐側螺孔內并轉動手把，直至后罐門壓緊為止。
4、吸污車工作原理圖：

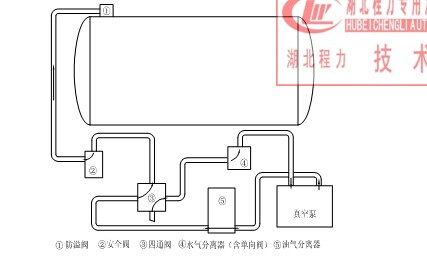

A、吸污時，抽真空，形成負壓

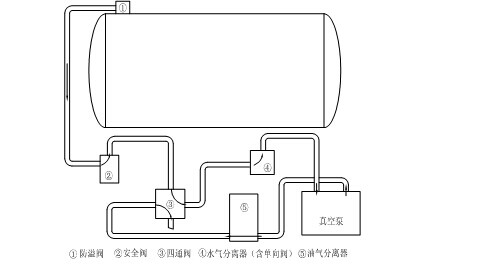

B、排污時，吸入空氣，形成正壓

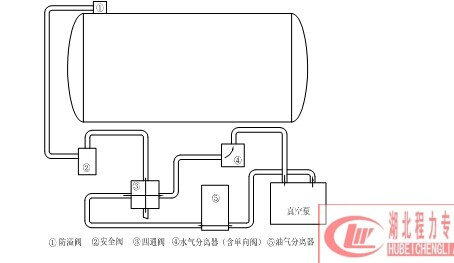

C、待機狀態時：

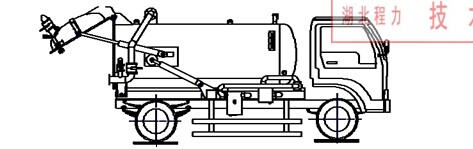

罐體后門開啟時如圖

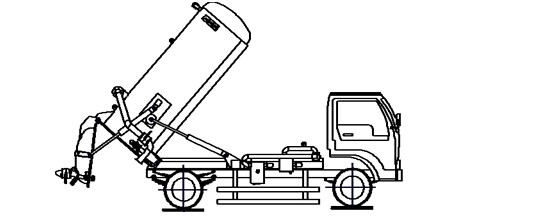

罐體自卸時如圖
